2JW1178-C952B

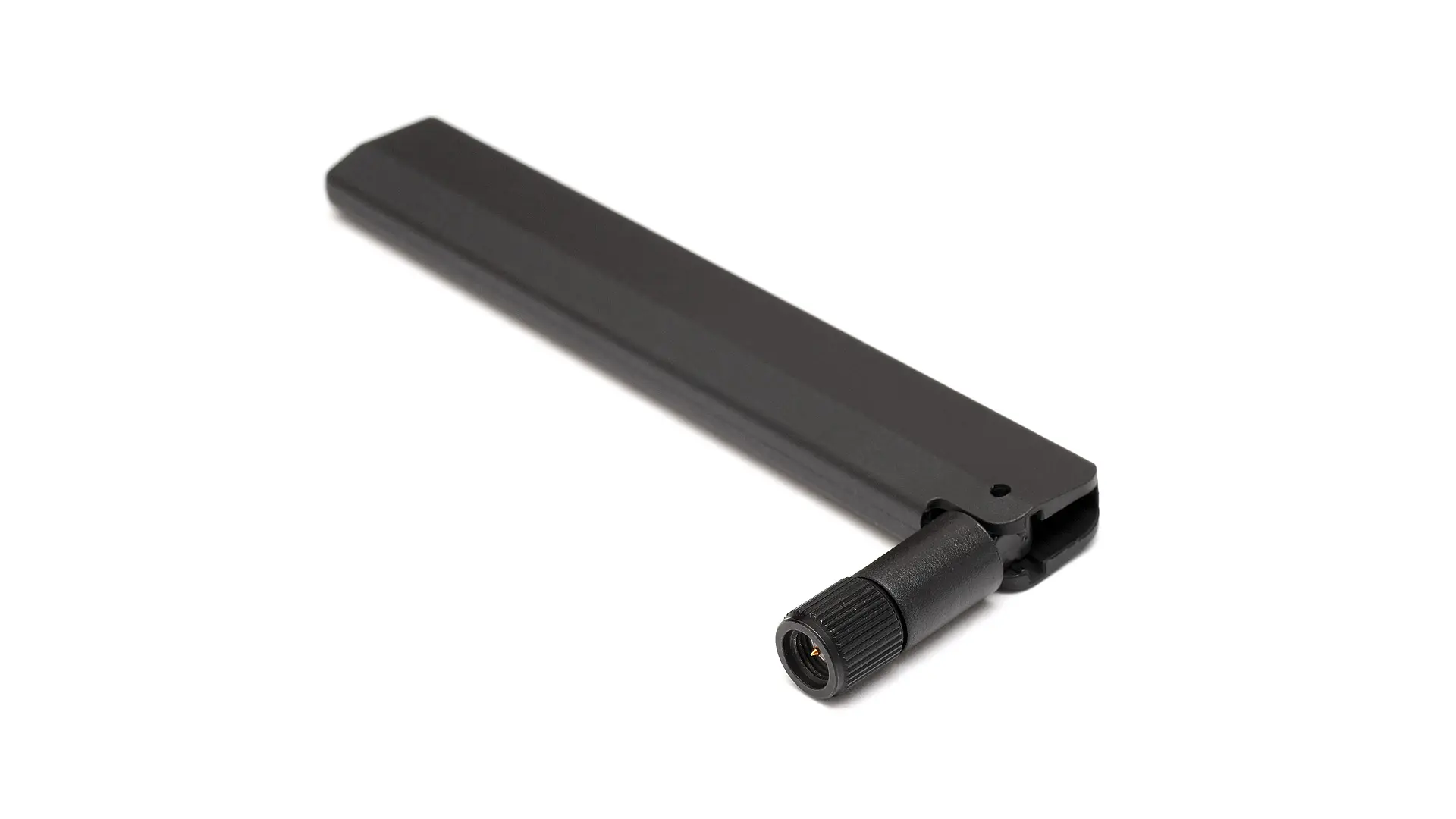

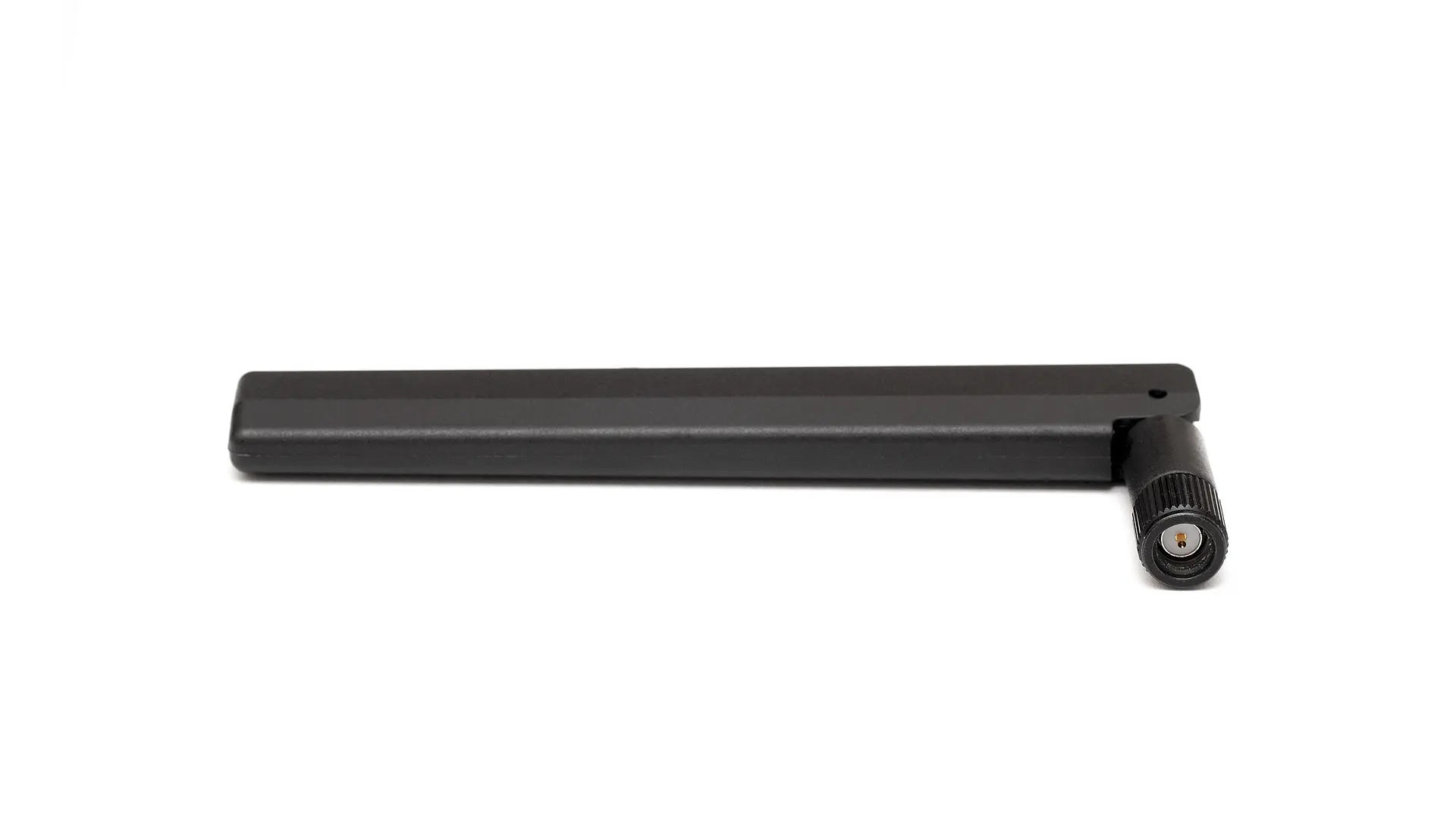

Blade DECAWAVE Compact High Performance Hinged Swivel Wide Band Antenna
| Mounting | Connector Mount |
|---|---|
| Dimensions (mm) | 135 × 19 × 10 |
| Operating temperature | -40 °C to +85 °C |
| Standard colors |
Black
White
|
Antenna and electrical specifications
DECAWAVE
| Standards | DECAWAVE |
|---|---|
| Bands | 3500, 4000, 4500, 6500 |
| Frequency | 3244-3744, 3328-4660, 4243-4743, 5980-6999 |
| Return Loss (dB) | ~-11.0, ~-11.7, ~-12.9, ~-8.6 |
| VSWR | ~2.2:1, ~2.0:1, ~1.7:1, ~2.5:1 |
| Efficiency (%) | ~59.0, ~59.5, ~59.8, ~72.2 |
| Peak Gain (dBi) | ~2.8, ~3.3, ~2.8, ~2.5 |
| Impedance (Ohm) | 50 |
| Polarisation | Linear |
| Radiation Pattern | Omni-Directional |
| Max. Input Power (W) | 25 |
Antenna Description
Key Features
Applications
Antenna band list
Compatible mounting brackets
2JB02B
Screw mount antenna bracket with RG174 or LL100 cable and SMA F connector
2JB02Ba
Screw mount antenna bracket with D302 cable and SMA F connector
2JB02MP
Magnetic / Adhesive mount antenna bracket with RG174 or LL100 cable and SMA F connector
2JB02M
Magnetic mount antenna bracket with RG174 or LL100 cable and SMA F connector
2JB04H
Wall Mount metal bracket for all antennas equipped with SMA M connector
2JB06H
Wall Mount metal bracket for 2J2xxx series connector mount antennas equipped with N-Connector Female
